成品粮无线粮情测控系统，是专门为成品粮存储设计的粮情测控系统，由于成品粮采用包装堆码方式，有托盘多层堆码和自然多层堆码等方式，在仓房内分片区堆放且出入库较频繁，因此，成品粮温湿电缆宜采用无线通讯方式，以堆垛为单位进行布点设计。
无线温湿度电缆具有一个无线温度采集发射装置，一根电缆上可以连接多个温度和湿度传感器，采用电池供电。一个粮堆可以布置多根无线温湿度电缆，无线温湿度电缆通过WIFI与无线智能管理单元进行通讯，实现粮堆温湿度上传到测温分机，再通过有线或无线方式将数据传至测控室主控计算机。
|
|
|
|
|
|
LS/T1223-2020 应急储备大米储藏技术规程。
LS/T1809/1810/1811/1812/1813 -2017 粮油储藏 粮情测控通用、分机、软件、信息交换接口协议、数字测温电缆技术要求。
|
|
|
|
|
|
1、无线温湿度电缆具有采集、无线传输于一体的设计，可以与无线智能管理单元构成简洁系统。
2、采用无线WIFI协议，传输准确度高，网络节点数量大，抗干扰能力强。
3、可同时测量单线多点温温湿度信号，集成度高。采用数字传感器，数字信号输出，测量误差小，准确可靠。
4、选用优质的原材料，特殊工艺，设备安全系数高，使用寿命长。
5、产品采用锂电池供电，超低功耗设计，使用寿命长，稳定性好，免去繁琐的布线过程，施工周期短。
6、整体系统具有防雷、防熏蒸功能，运行稳定。
7、整体系统具有防雷、防熏蒸功能，运行稳定。
8、模块化设计，各部件间插接件连接，安装调试维护方便。
|
|
|
|
|
|
|

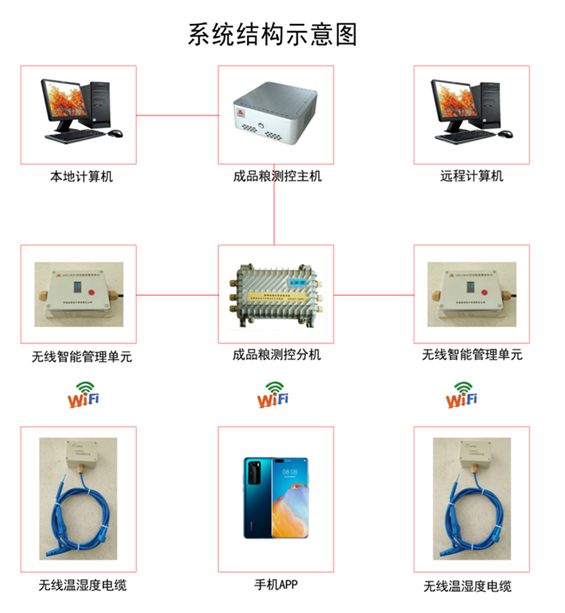

成品粮无线粮情测控系统主要组成包括：成品粮测控主机、成品粮测控分机、无线智能管理单元、无线温湿度电缆、成品粮粮情测控软件等。可以实现远程计算机的实时测量、存储、查询和打印粮堆内温湿度值。也可以实现无线智能管理单元现场实时测量仓內无线温湿度电缆的数值并实时显示。
|
|
|
|
|
|
|
|
|
|
1、成品粮测控主机
|
|
测控主机同PC机通讯接口为USB2.0，同分机采用有线或无线RS485通讯方式。主要完成接口转换、对分机电源进行管理和控制、对系统电源及通讯线路进行防雷和接地，测控主机分有线和无线两种,有线和无线通讯方式都可以对分机电源进行管理，检测时自动给分机加电，检测完毕自动掉电。
|
|
|
|
技术指标
工作温度：-40℃—+85℃
工作湿度：5%RH—95%RH
带载能力：测控分机≥32台
|
| 2、成品粮测控软件 |
|
软件具有粮情检测、巡检巡测功能、粮情分析、数据存储与检索、数据显示、数据打印、粮情控制、网络功能，无线温湿缆数据可通过手机APP进行显示，查询。
|

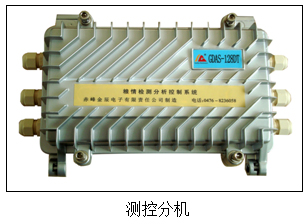

| 3、成品粮测控分机 |
|
测控分机接收测控主机指令，通过现场传感器采集粮情数据及粮情控制设备状态，并将所采集数据返回给上位机，完成对粮情控制设备的控制。分机应采用低功耗设计，能长时加电工作。
|
|
|
|
技术指标
工作环境温度：-45℃ — +85℃
工作环境湿度：1%RH—100%RH
温湿度传感器：≤512只
壳体密封处理：符合IP67标准
|
|
|
| 4、无线智能管理单元（WiFi） |
|
放置在仓内，对各无线温湿缆进行位置分组存储，接收和显示各个无线温湿度电缆信息，并实时上传到分机。
|
|
|
|
技术指标
工作温度：-40℃ — +85℃
工作湿度：0%RH—100%RH
容量（温湿点数）：100点
无线标准：802.11b/g/n（同温湿缆通讯）
通讯频率：2.4G-2.5G（同温湿缆通讯）
通讯接口：WIFI（同温湿缆通讯），RS485(同测控分机)
|
|
|
| 5、无线温湿度电缆 |
无线温湿度电缆是检测粮堆温湿度的专用电缆，由进口温湿度芯片、镀锡导线、抗拉钢丝及保护套构成，可对温度的变化进行实时监控。
缆外形美观、抗腐蚀、抗强拉力，采用全封闭制造，使用寿命长，安装便捷，灵敏度高，精度高等特点。
|
|
|
|
技术指标
温度准确度：≤±0.3℃
湿度准确度：≤±2%RH
供电电压：3.0-3.6V
无线标准：802.11b/g/n
通讯频率：2.4G-2.5G
抗拉强度（KN）：≥4.5KN
电缆护套材料：HDPE或LDPE
|
