油罐液位监测系统具有油罐内液位、储油温度、油罐内空间温湿度自动采集功能。系统自动检测储油温度,油罐液位等数据,实时显示存储分析,报警。
GDAS-128DT/LM油罐液位监测系统,是公司在粮情测控系统测量温湿度的基础上,利用雷达或超声波液位计对油罐液位进行实时监测,提供科学准确数据,确保储油安全。 |
1、系统将液位测量系统、粮情检测系统有效的结合在一起,综合分析实时液位、油温数据及气象数据,智能监测油罐。
2、根据用户需求,测温可选用DS18B20温度传感器或光纤温度传感器,液位可选择雷达液位计或超声波液位计。 |

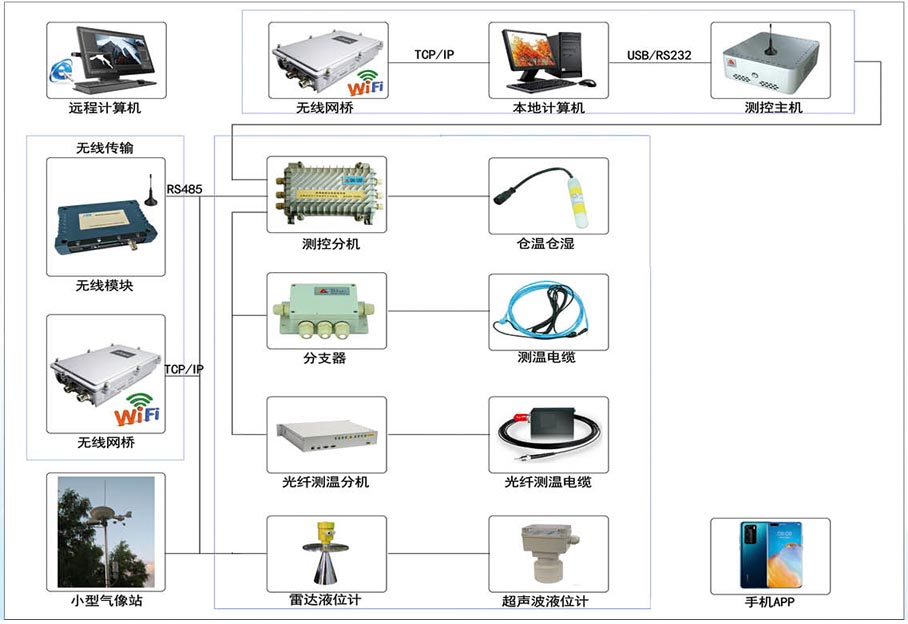

油罐液位监测系统由液位计、油温电缆、测控分机、测控主机、控制软件等组成。 |

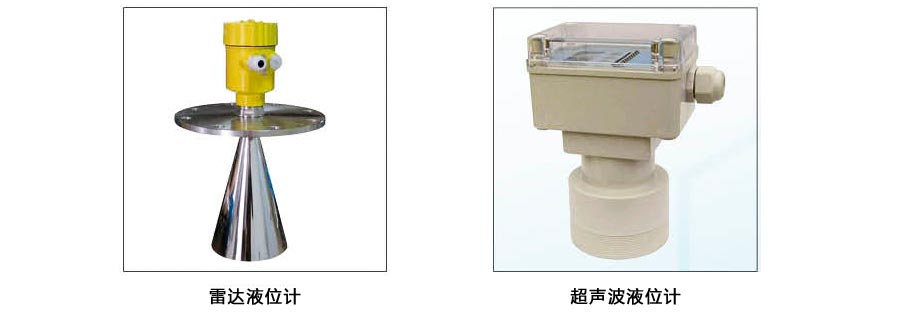

1、雷达液位计 Radar Level Gauge
测量原理: 雷达液位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。 设备特点: 1、波束角小(最小5度),具有更强抗干扰能力,大大提高了测量精度和可靠性; 2、天线尺寸小,便于安装和加装防尘罩等天线防护装置; 3、测量盲区更小,对于小罐测量也会取得良好的效果; 4、采用了先进的微处理器和独特的回波处理技术,可以应用于各种复杂工况。 5、采用脉冲工作方式,发射功率极低,安装于各种金属、非金属容器内,对人体及环境均无伤害。 技术参数: ◆测量范围: 1-70米 ◆过程连接: 螺纹、法兰 ◆介质温度: -40~130℃ ◆过程压力: -0.1~0.3MPa ◆精 度: ±5mm ◆防护等级: IP67 ◆频率范围: 26GHz ◆防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb ◆信号输出: RS485/Mod bus 2、超声波液位计 Ultrasonic Level Gauge 测量原理: 超声波是一种频率高于20KHZ的声波,具有良好的方向性和穿透力,易于获得较集中的声能。在空气、液体、密度较大的固体中传播。超声波液位计是将超声波换能器安装于被测物上方,超声波换能器发射声波信号同时接收由被测物反射回的声波信号。通过测量发射与接收的时间差,根据声波在空气中的传播速度,计算出测量距离。 设备特点: 1、探头功耗低,安装简便,易定位,适用条件广。 2、根据现场要求,探头可防腐、防爆、小盲区、超低功耗等。 3、具有数字滤波和回波识别功能,可人工设定固定干扰滤波功能。 4、内置GPRS、GPS、蓝牙等数据传输。 技术参数: ◆测量范围:1-40M ◆测量盲区:0.06-2M(示量程而不同) ◆测量误差:±0.2%F.S ◆最小显示分辨率:1mm ◆输出方式:RS485 ◆防护等级:IP67 |
