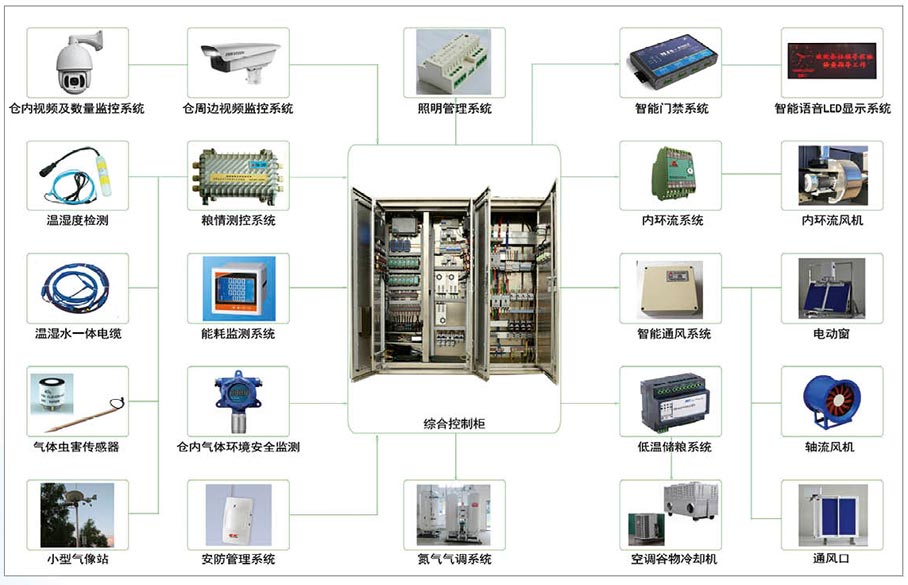

| 粮库智能化集成控制系统是对仓房设备进行集成控制，即将粮情检测、智能通风、内环流控温、粮食数量监测、仓内视频监控、仓内照明、能耗检测、氮气储藏、低温储粮等系统实施集成控制，利用软件控制技术、物联网技术等手段进行现场数据采集、操作控制，实现粮油仓储业务管理的智能化。
|
|
|
|
|
|
1、技术领先、争创一流：引入新的自动化、信息化技术和先进的设备，确保系统的先进性。实现业务信息化、作业自动化、仓储智能化三位一体的智能粮库。
2、统一标准，资源共享：实现粮库信息化建设的规范化和标准化，库内各信息化系统统一规划、有效整合，避免出现信息孤岛。
3、可靠运行，确保稳定：系统设计应采用成熟、稳定、可靠的软件技术及硬件设备，保证系统长期安全地运行。
4、简单易用，方便操作：系统中包含的软件界面遵循简洁实用，条理清晰，整体协调，特色鲜明的原则，简单易用，给用户良好的操作体验。
5、安全保障，防范未然：系统设计充分考虑信息安全的重要性，具有必要的信息安全保护和信息保密措施，建立可靠的安全保障体系。
6、易于扩展，着眼未来：系统考虑到粮库业务未来的发展需要，采用先进的系统架构、工业以太网和RS485总线技术，便于系统后续的软硬件设备扩展。
|
|
|
|
|
|
1、《LS/T 1809/10/11/12/13-2017 粮油储藏 粮情测控系统：通则、分机、软件、信息交换接口协议、测温电缆》
2、《Q/ZCL T11-2011智能通风技术规程》
3、《Q/ZCL T2-2007机械通风降温储粮技术规程》
4、《Q/ZCL T23-2017内环流控温储粮技术标准》
5、《GB/T 26881-2011 粮油储藏 通风自动控制系统基本要求》
6、《LS/T 1202-2002储粮机械通风技术规程》
|
|
|
|
|
|
|
|
1、多参数粮情测控子系统
通过对库内粮情采集、粮情查询、粮情数据展示、粮情分析、粮情预警及粮情报表等功能的管理及维护，实现粮情数据的自动传输与兼容，并结合气象站监测数据自动进行策略设定。
粮情检测系统实现储粮仓粮情的检测，并可对通过智能粮仓管理软件对粮温点进行3D的立体展示和层次化展示，并可与智能通风系统、内环流系统等进行无缝对接，为其提供实时粮情数据，实现对粮仓的智能化、自动化管控。通过测温电缆线检测仓内粮情数据，然后通过控制终端实现数据上传。
2、智能通风子系统
智能通风子系统通过实时监测气温、气湿、仓温、仓湿以及粮温等数据，根据通风数学模型控制通风过程，解决了常规机械通风可能出现的低效、无效甚至有害通风。智能通风涉及粮情检测、自动控制、仓储设备等多方面，在人工的基础上实现智能控制，解决一般保管人员不能或体能上不能解决的问题。
对库内通风申请、通风操作、通风作业记录卡、通风总结公文、数据查询、数据分析、报表打印、通风预警进行管理及维护。
3、内环流控温子系统
内环流控温系统具有仓内温度自动采集、通风自动控制等多种功能。内环流控温时系统自动检测粮面温度，当粮面温度达到设定值后系统自动开启环流风机，将粮堆中央“冷芯”带到粮堆表面，从而降低粮面以上仓房空间温度和上层粮食温度。
4、气体、虫害检测子系统
通过在粮仓内安装气体传感器（氧气传感器、二氧化碳传感器、磷化氢、氮气气体传感器的），实时检测仓内气体的浓度。
通过磷化氢气体传感器，可以在熏蒸期间实时检测磷化氢气体的浓度，管理人员可通过终端设备实时进行数据查询，掌握仓内有毒气体的含量，选择合适的进仓时机。
通过氧气传感器可以实时检测仓内氧气浓度，为低温低氧储藏提供依据，减少病虫害的发生。
通过虫害传感器对粮堆内多点虫害情况进行监测。
5、仓内视频监控及数量监测子系统
仓内监控是在储粮仓内设置高清监控摄像头，实现对仓内情况进行实时的监控。可以对仓内人员的进出、作业情况、粮食状态等进行监控。具有录像存储功能，管理人员可通过网络客户端、手机等对仓内图像进行远程的实时查看何历史录像回放。
通过数量监测扫描雷达对粮仓粮面进行扫描，计算粮仓体积和粮食的数量，对仓内粮食的数量进行实时监控。
6、照明控制子系统
可以通过网络客户端、手机等终端设备对仓内外照明设备的运行状态进行控制和状态查询，可以对照明设备进行远程开关控制。
7、检查门门禁管理子系统
对库房检查门进行门禁管理，对入库人员进行门禁管理，仓内危险情况禁止检查门打开。
8、能耗管理子系统
能耗监测可对储粮仓能耗情况进行检测，实现库区能耗管理自动化，信息化。通过对现场智能电表电能的实时读取和统计，计算出单位时间内能耗的情况，并对设备的使用情况进行分析，为单仓费用结算提供数据支撑。
9、氮气气调管理子系统
系统通过检测监测仓内氮气的浓度对氮气储藏仓的充氮阀门进行自动控制。
10、低温储粮控制子系统
对具备低温储粮设备的粮仓，根据低温储粮数学模型对低温储粮设备（空调机、谷冷机）的启动和停止进行自动控制。
|
|
|
|
|
|
|

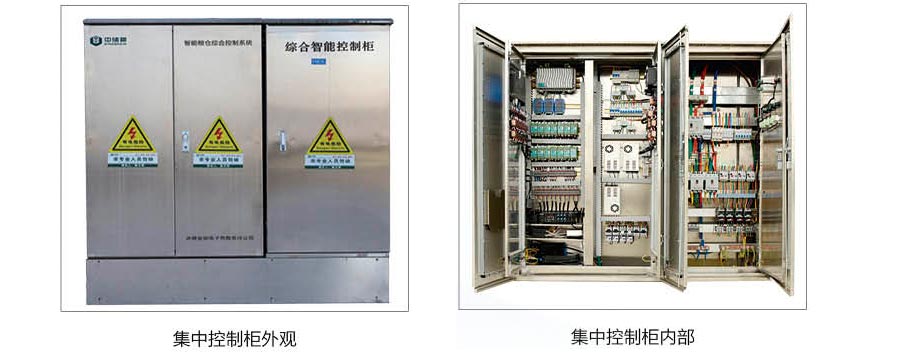

采用304不锈钢制作。控制柜设计需求为室外安装，设计顶端防雨罩。结构上，柜体设计为内外双层门，外层门腐蚀处理，内层门采用碳钢材质制作，喷塑处理，分为上下两个，上门为操作面板，包含触摸屏操作和操作按钮等，下门为控制柜进线区域。柜内包含控制部分及低压电气件等。
|
|
|
|
|
|
1、控制柜参数（多参数粮情测控系统部分）：
具有测温、测湿、测虫、测气（磷化氢、氧气、二氧化碳、氮气）检测功能。系统内测控单元等主要元器件按国家有关电器生产标准设计，断电时物理隔离，通电电子防雷保护。
技术参数：
◆分机工作环境湿度：10%RH～99%RH
◆检测温度范围：-40℃～60℃
◆检测湿度范围：0%RH～99%RH
◆检测虫害范围：粮面以下能活动的储粮害虫，0-99头。
◆分机抗雷击电压：不低于±4KV
◆温度检测误差：≤±0.5℃
◆虫害检测误差: ≤10%
◆湿度检测误差: ≤±3%RH
◆测量灵敏度:1mm*1.5mm，0.3mg-2mg的被测物体
◆检测分机容量：0-32个测虫测气点，1024个测温点、32个测湿点
◆磷化氢（PH3）：0～1000 mg/L
◆氧气（O2）：量程：0～25%vol；O2最小读数：0.1%vol；O2响应时间：≤25秒
◆二氧化碳（CO2）：CO2量程：0～5%vol；CO2最小读数：0.05%vol；CO2响应时间：≤25秒
|
2、控制柜参数（智能通风、内环流、数量、能耗监控、照明控制、门窗监控部分）：
含通风控制模块：集成电动窗户、轴流风机设备的控制电器及线路。
实现粮堆温度、仓内温度、仓内湿度和气象条件进行实时数据监测，根据通风策略（排积热、降温等），进行排积热通风、降温通风等；实现对能耗使用的全参数、全过程的管理和控制功能；实现及时、准确测量当前粮食的库存数量。
技术参数：
◆系统具有加电控制系统，可由PC机直接控制现场和测控设备是否加电；
◆控制系统同粮情测控系统无缝对接，能够实时检测气温气湿，仓温仓湿，粮温等信息；
◆粮堆温度数据采集频率不小于1次/30分钟；
◆仓温仓湿、气温气湿数据采集频率不小于1次/5分钟；
◆设备与设施状态数据采集频率不小于1次/5分钟；
◆控制系统电源适用性：AC220V±10%,50HZ±10%；
◆控制系统绝缘电阻：主控机电源端与地之间绝缘电阻≥500MΩ；
◆控制系统耐压试验：主控机电源端与地之间能承受1500V、50HZ历时1分钟的耐压试验；
◆主、分控设备上含有设备与设施运行状态指示灯；
◆主、分控设备上含有手动与自动转换开关，与多功能粮情控制柜形成一体化控制；
◆箱体配备触摸屏，以便现场数据查询及现场操作；
◆控制箱与系统的通讯方式采用TCP/IP的通讯方式；
◆控制系统有扩展接口；
◆中心控制器采用工业PC；
◆中心控制器与扩展模块之间采用485 /MODBUS总线的连接方式；
◆箱体材质304不锈钢，壁厚1.5mm；
◆具备漏电保护、良好接地、防雷、防浪涌，各电机动力电路中具备热过载保护设备；
◆箱体下口容量预留不小于30%，保障系统正常运行，不超负荷。
◆可以测量三相、四回路的实时电参数、电能；
◆可以控制8路内环流风机和4路移动风机自动通风。
|
3、控制柜参数（视频监控、网络通讯、无线WIFI部分）
◆箱内具有光纤收发设备、网络交换设备和无线路由设备。
◆每个控制柜里可接入8路网络摄像机进行本地显示和远端视频显示。
◆无线AP进行库区WIFI覆盖。
|
|
 |
1、现场集成控制柜工业PC软件功能
(1)系统具有加电控制系统，可由现场工业PC直接控制现场和测控设备是否加电和掉电。
(2)具有现场测量气象站数据（气温、气湿、风速、风向、大气压、雨雪检测、降雨量），仓内仓储数据（仓温、仓湿、粮温、虫害、气体（氧气、二氧化碳、磷化氢））的实时检测和显示功能。
(3)具有检测显示仓房现有基本状态的功能，包括：A、仓内传感器参数值温湿度（仓温、仓湿、粮食最高温、最低温、层平均温）；气体（氧气、二氧化碳、磷化氢）；虫害情况；B、仓内智能通风设备情况（电动窗、轴流风机电动窗、仓门、电动风口的开关状态，轴流风机的启停状态）；C、内环流风机的启停状态；D、仓内仓外照明的状态。
(4)具有现场工业PC进行粮情检测、粮情分析、粮情显示的全部功能（设置、检测、分析、存储、显示）。
(5)具有现场工业PC进行手动通风、智能通风的全部功能。（设置、检测、分析、存储、显示）。
(6)具有现场工业PC进行内环流通风的全部功能。（设置、检测、分析、存储、显示）。
(7)具有现场设备运行能耗监测功能。
(8)具有照明现场控制功能。
2、远端控制电脑软件
(1)具有远程加电控制系统，管理现场工业PC控制现场和测控设备是否加不掉电。
(2)可远程对显示多个仓房现有基本状态的功能，包括：
A、仓内传感器参数值温湿度、气体、虫害情况；
B、仓内智能通风设备情况；
C、内环流风机的启停状态；
D、仓内仓外照明的状态。
(
3)具有远程进行粮情检测、粮情分析、粮情显示的全部功能。
(4)具有远程进行手动通风、智能通风的全部功能。
(5)具有远程进行内环流通风的全部功能。
(6)具有远程照明控制功能。
3、手机APP软件
提供Andorid、IOS移动终端原生APP（非内嵌网页）对各智能化设备集中管理、操控(包括但不限于粮情检测、智能通风、内环流、灯光照明等)。
|
|
|
