内环流控温系统具有仓内温湿度自动采集、通风自动控制等功能。系统自动检测粮堆温度，当粮面温度达到设定值后系统自动开启环流风机，将粮堆中央“冷芯”带到粮堆表面，从而降低粮面以上仓房空间温度和上层粮食温度。
GDAS-128DT/NHL内环流控温系统，是公司在粮情测控系统和智能通风系统多年推广应用和用户信息反馈的基础上，充分分析了传统控温技术（谷物冷却、膜下环流、空调补冷）的弊端和优势，利用冬季通风后粮堆保存的大量冷源，通过环流风机、环流管道将冷源循环至仓内空间，从而达到降低仓内空间积热，降低仓温，保持储粮水分，延缓储粮品质变化，抑制虫害发生，确保储粮安全。
|
|
|
|
|
|
1、系统将粮情检测系统、智能通风系统、内环流通风系统有效的结合在一起，数据实时共享，综合分析实时环境及粮情数据，智能决定通风策略，使通风控制更加科学合理。
2、仓房现场采用工业PC进行现场实时控制，可以实时粮情数据，除可根据据仓温设置条件进行环流通风外，还通过实时监测仓内粮食各层的温度变化情况，实时计算仓内气体的露点温度，如达到临界值，自动停机，防止通风过程中产生结露。
3、实时掌握最有效的通风时机，有效防止通风过程中的结露发生，又不浪费冷心造成过度通风。
4、系统可全面综合分析通风条件，规划通风策略，如夏季自动控制吊顶隔层的轴流风机，在气温较低时，及时排除吊顶隔层的积热，节约冷源，更节能。
5、系统配备智能电表，对环流通风过程中的能耗进行监测、统计和分析。
6、系统在各管道出风口位置配置温湿度传感器和选择配置风速传感器，对出风口进行监测，防止无效通风的发生。
|
|
|
|
|
|
|

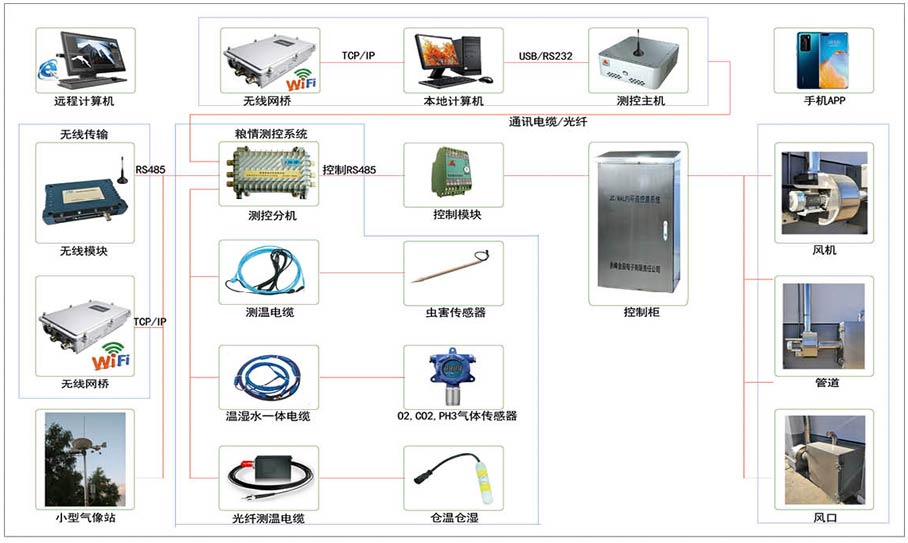

内环流控温系统由温湿度传感器、控制柜、粮情数据采集模块、工业平板等组成。实现仓内温湿度采集，并在控制柜上实时显示；同时控制系统环流风机的启停。控制柜使用304不锈钢制作，双层门设计，显示屏为LCD液晶显示屏。单仓配置一个温湿度采集传感器，部署在仓内中间位置。控制系统通过温湿度传感器实时采集仓内温湿度，控制单元接收采集温度数据和粮情数据进行系统控制，控制柜根据控制单元命令控制环流风机启停，同时液晶显示屏根据控制单元数据进行实时显示设备状态和采集数据。
|
|
|
|
|
|
|
|
|
|

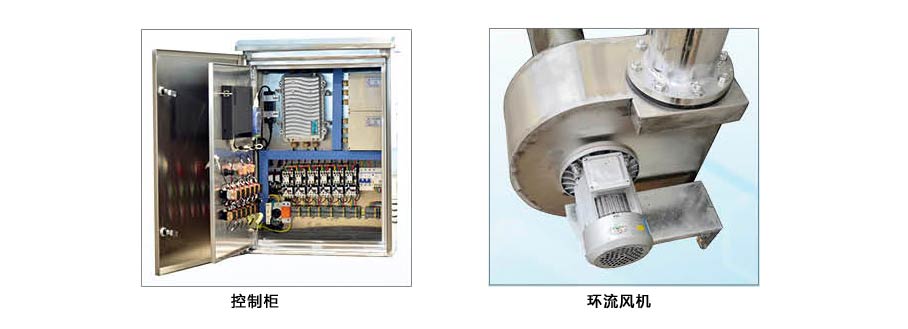

1、环流控制柜 Circulation Control Cabinet
|
|
控制柜由工业PC、情测数据采集模块、内环流风机控制模块组成。实现仓内粮情数据采集，并在控制柜上实时显示；根据内环流通风条件自动控制环流风机的启停。控制柜使用304不锈钢制作，双层门设计。 |
|
2、环流风机 Circulating Fan
|
|
环流风机满足内环流控温的空气循环使用要求，电机满足粮食熏蒸的要求。平房仓额定功率宜为1.1KW（最小不应低于0.75KW）；浅圆仓额定功率宜为3KW（最小不低于1.5KW）；风压、风速、风量等主要参数选择和计算参见LS/T1202《储粮机械通风技术规程》的相关要求，并加装防雨设施及对风机进行保温处理。
|
|
|
|
|
|
|

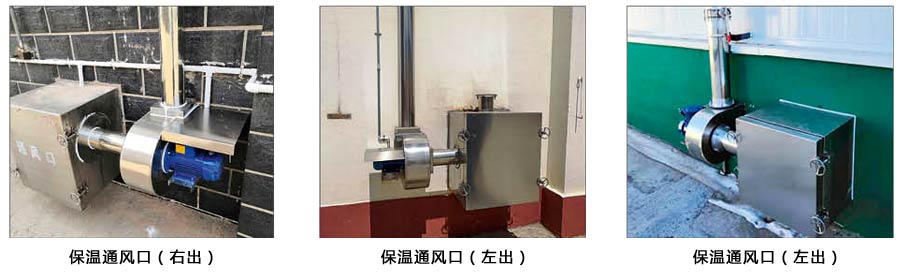

3、通风口 Vent Circulating Fan
|
|
结合通风笼形状，采用方形或圆形，双层304不锈钢材质，双层不锈钢之间具有保温层，门体与筒体之间设置有密封垫，开关使用手旋轮方式，确保气密性和美观性。
|
|
|
|
|
|
|

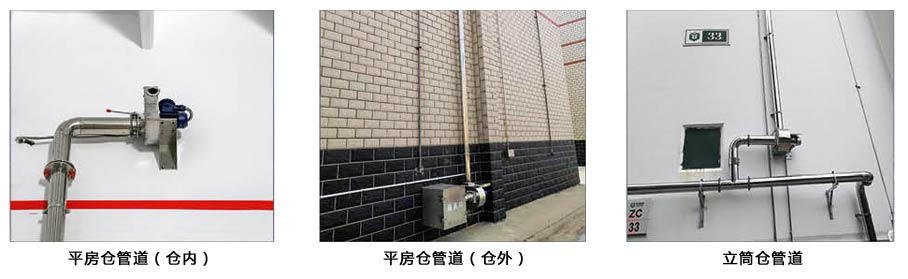

4、环流管道 Circulation Duct
|
|
环流管道子系统由过墙管、立管、横管、管道安装导轨、管道安装抱箍等组成。环流管道采用双层保温管，外管为304不锈钢材质,，内管采用PVC材质，两个管路之间的采用发泡保温材料填充，环流管道可以在仓内和仓外安装。
|
|
|
|
|
|
 |
|
|

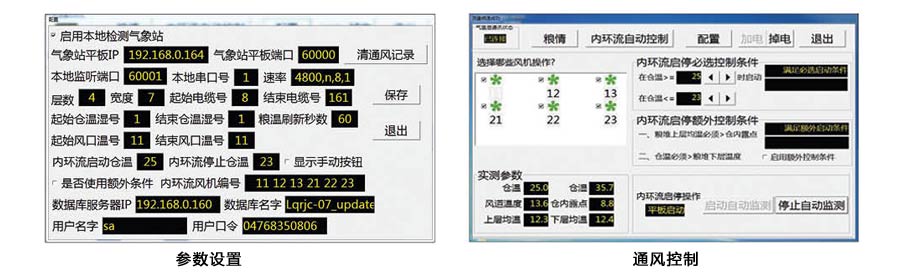

1、参数设置功能
|
如果未与粮情测控系统联网，只是单独使用，只需要根据“内环流启停必选控制条件”添加启动仓温值和停止仓温值。系统根据单一条件控制内环流风机的启停。
如控制箱已经连接了仓房的测温系统，可以实时检测粮温。除需要满足“内环流启停必选控制条件”以外，还可以根据需要再选择“内环流启停额外控制条件”，系统根据粮温、仓温、仓湿、层温等条件自动计算通风条件，当满足任何一个停止条件时，系统自动停机，防止发生结露。增加内环流通风的安全性。
|
|
2、通风控制
|
手动控制：可以根据需要，手动启动和停止每个风机。当进行环流通风降温时，建议手动启动本仓內的所有环流风机。
自动控制：根据设置好的启动条件，单机启动按钮，系统自动进行温度测量和判断，当条件满足时自动启动所有环流风机；当满足停止条件时，同时停止所有环流风机。
|
|
|
|
|
|
|

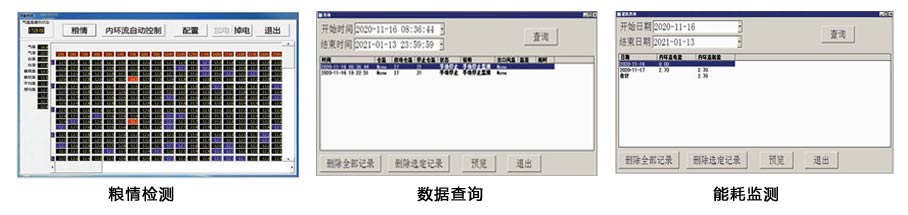

3、粮温测量功能
|
|
具有粮情检测接口，可直接对粮温进行实时检测、分析。通过实时监测仓内粮食各层的温度变化情况，实时计算仓内气体的露点温度，如达到临界值，自动停机，防止通风过程中产生结露。具有计算功能，可实时计算仓内的各层均温、大气露点、空气焓值的重要参数。
|
|
4、运行记录查询功能
|
|
系统运行过程中，软件自动对设备的开启时间、停止时间进行详细的记录。操作人员可以在本地和上位软件实施查看每个仓房、某个时间段通风时间以及某个段时间段内的能耗数据。
|
|
5、能耗测量查询功能
|
|
具有能耗测量及查询功能，实时记录通风过程的数字电表数据，查询某一时段的通风所消耗的电能。
|
|
|
|
|
|
